基于尊龙时凯TX6121DC-DC恒流芯片设计的LED降压恒流驱动DEMO说明

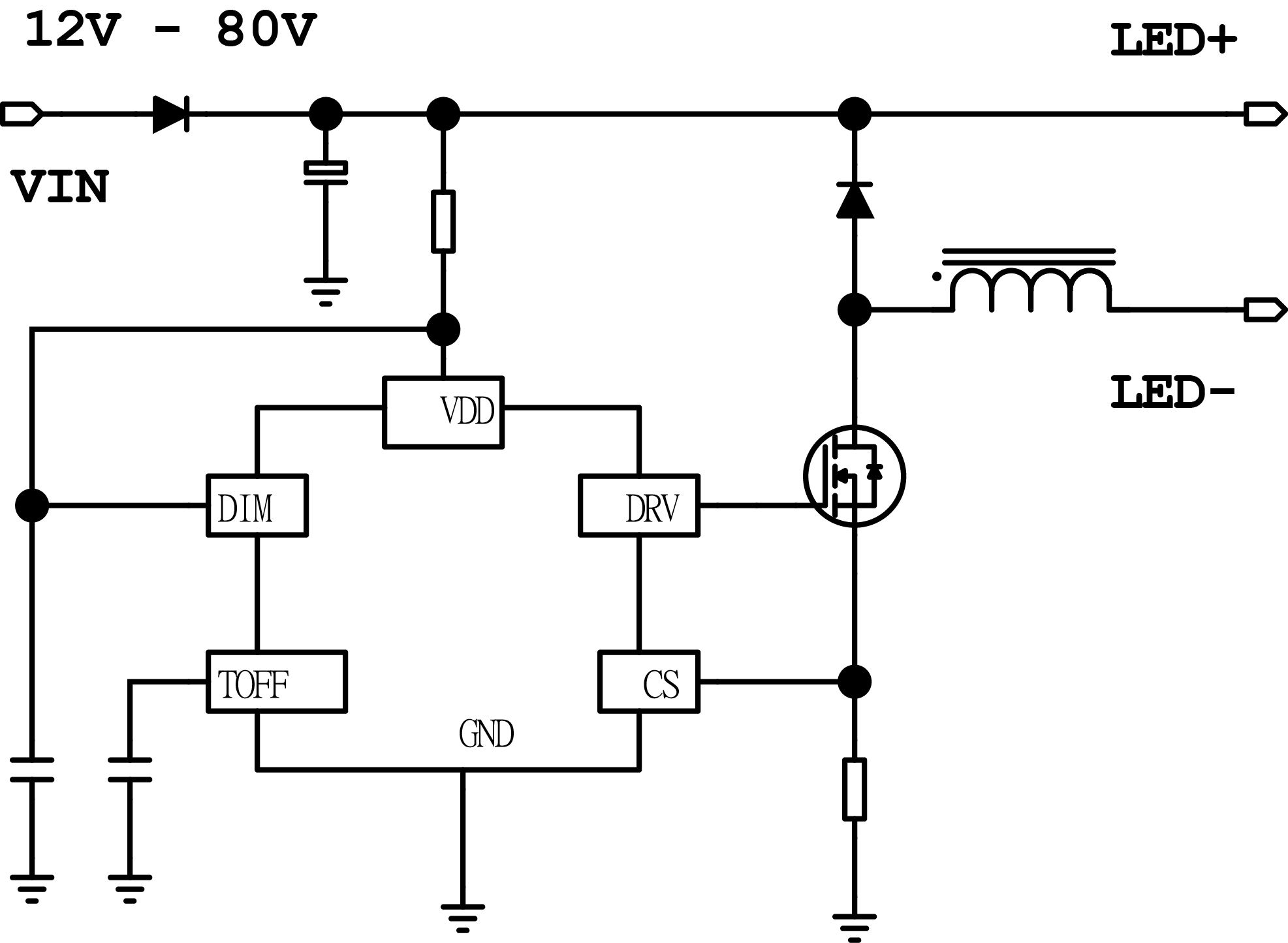

LED恒流驱动芯片TX6121DEMO原理图

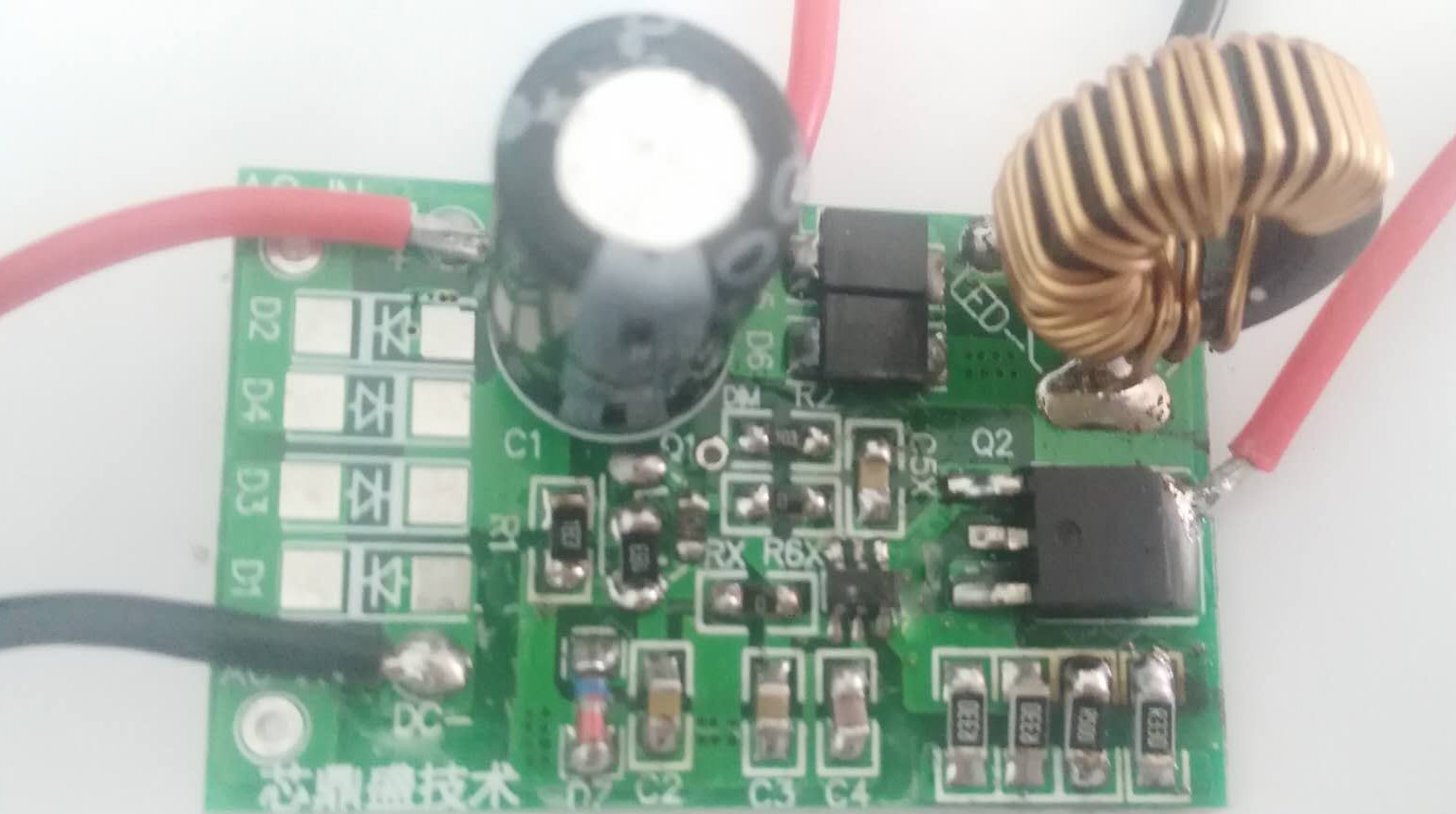

LED恒流驱动芯片TX6121DEMO电路板

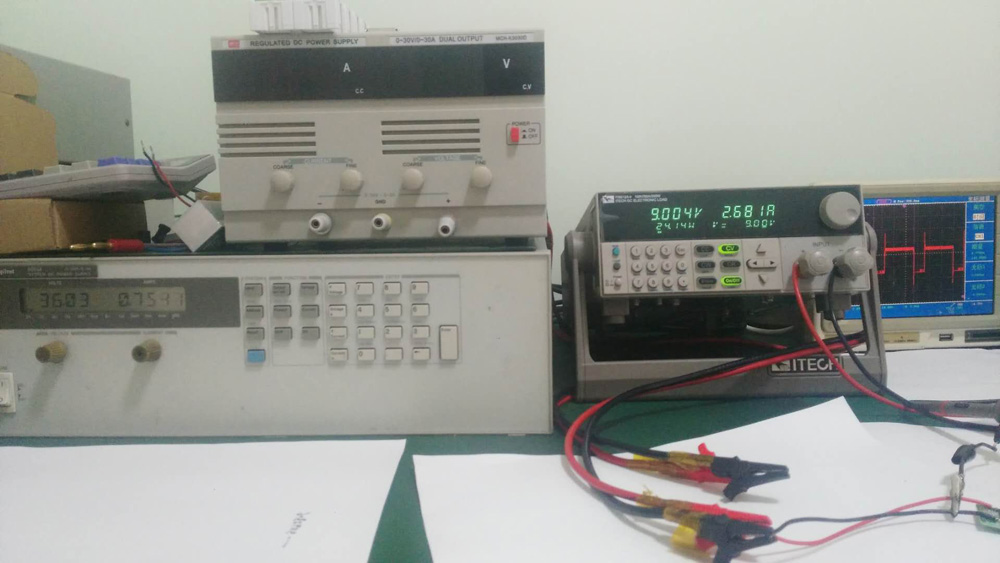

TX6121 DEMO 板实测数

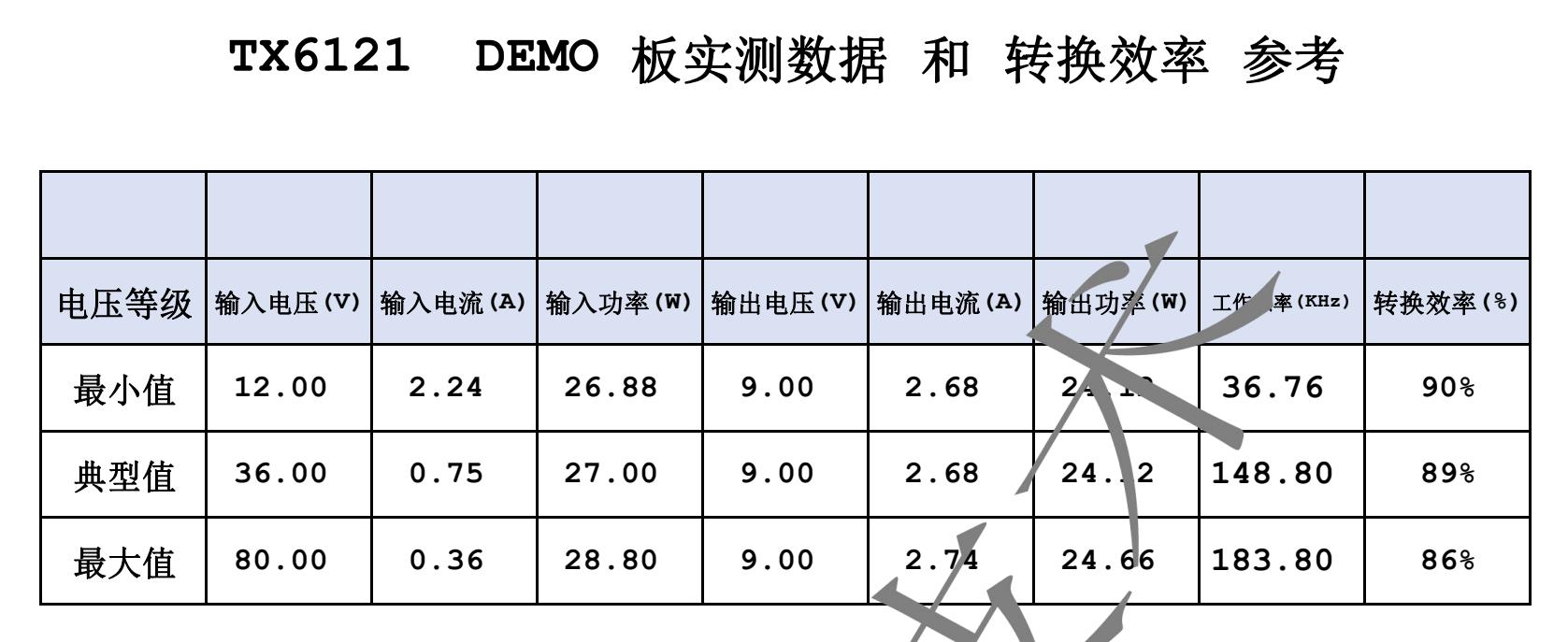

TX6121 DEMO 板实测数据 和 转换效率 参考

基本描述：

本 DEMO 为 LED恒流芯片TX6121制作的演示板，，，，用于 DC 输入 12-80V，，，输出电压9V，，，输出恒流 2.7A 的应用演示，，最高转换效率高达 90%。。。。

本电路固定工作频率是：36.76-183.8 KHz。
。输出 9V/2.7A
，，
，输出电流可调
。。。
